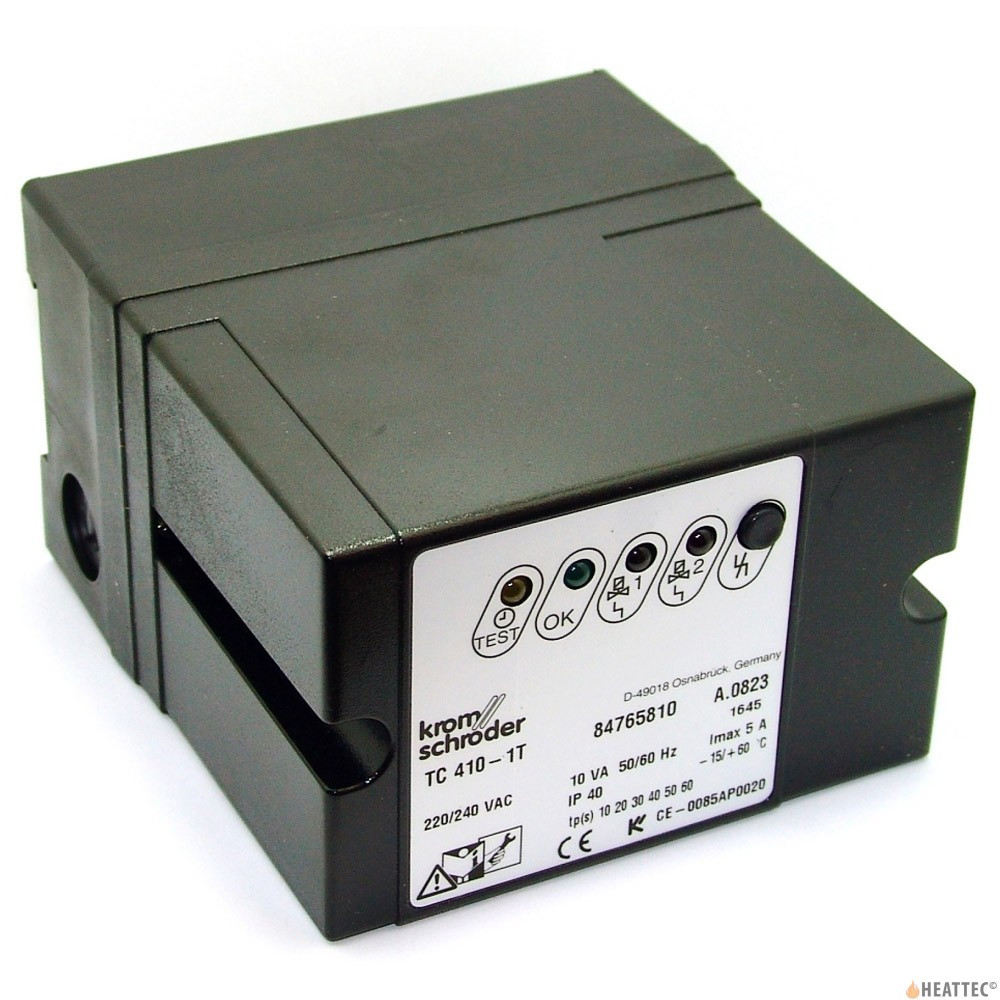

TC 410-1T KROMSCHRODER Автомат контролю герметичності 84765810

TC 410 здійснює перевірку на герметичність перед кожним пуском і після кожного вимкнення установок із 2 автоматичними запірними органами.

Автомат контролю герметичності TC 410 застосовується для окремих клапанів, що відкриваються швидко або повільно з пусковим навантаженням. Перевірка клапанів на герметичність здійснюється безпосередньо TC 410. Для здійснення перевірки на герметичність міжклапанний простір контрольованих клапанів має бути з'єднаний із датчиком-реле тиску газу.

TC 116W для монтажу на багатофункціональні пристрої CG. TC 116V для монтажу на прилади серії valVario. TC 2 для швидко або повільно від клапанів, що відчиняються, які керуються незапобіжно від автомата контролю герметичності. TC 3 з вбудованими допоміжними клапанами для встановлення з тестованим об'ємом до 20 літрів. Правильне застосування гарантується тільки в зазначеному діапазоні. Особливості моделей:

TC 1 — для всіх компактних блоків CG

TC 2 — для окремих клапанів будь-якого діаметра зі швидким або повільним відкриттям

TC 3 — універсальний прилад для клапанів зі швидким або повільним відкриттям будь-якого Ду, а також для моторних клапанів.

TC 410 — універсальний прилад

Автомат контролю герметичності ТС 1: може бути безпосередньо змонтований на будь-який компактний блок CG. Для всіх типорозмірів підходить одна версія. Для всіх варіантів CG застосована попередня продувка. Крім того, TC 1 може бути використаний для регуляторів серії valVario VAS, VAD, VAG і VAV (див. комплект адаптера).

Автомати контролю герметичності TC 2 і TC 4: Можуть бути використані з газовими електромагнітними клапанами будь-яких номінальних розмірів, які відкриваються швидко або повільно (з стартовим ступенем). Проведення перевірки герметичності для клапанів із пневматичним керуванням або з повільним відкриванням без стартового щабля можливе з використанням додаткових (допоміжних) клапанів.

Повільно відкриваються моторні клапани VK до DN 65, з'єднані безпосередньо, також можуть бути перевірені за допомогою TC 2 і TC 4 в температурному інтервалі від 0 до 60 °C.

Автомат контролю герметичності TC 4: містить тільки електронні компоненти та може бути встановлений окремо від системи в шафі керування. Механічний контроль тиску між клапанами здійснює зовнішній датчик тиску. Автомат контролю герметичності TC 4 незалежно від типу газу та вхідного тиску може проводити перевірку великих обсягів газу з витримкою до 10 хвилин.

Автомат контролю герметичності TC 3: Універсальний прилад для швидко та повільно відкривних газових електромагнітних клапанів будь-яких номінальних розмірів, а також для моторних клапанів. Контроль герметичності проводиться за допомогою клапанів, встановлених у TC 3.

Технічні характеристики:

Тип газа:

Напруга живлення

Робочий тиск:

Споживана потужність

Ступінь захисту

Робоча температура

Матеріал корпусу Природний і зріджений газ

220 В, 110 В, 24 В

10 - 500мбар

10 Вт за 220 В і 110 В

1,2 Вт при 24В

IP 54 для ТС1, ТС2, ТС3

IP 40 для TC410

-15 до +60°С

Ударостійка пластмаса

Перевірка клапанів безпеки

Короткий період перевірки

Настроювання часу перевірки щодо вимог системи

Налаштування режиму перевірки для швидкого запуску системи

Максимальна безпека завдяки самотестованій електроніці

Застосування:

Автомат контролю герметичності здійснює перевірку функції безпеки двох і більше електромагнітних клапанів перед кожним запуском або після кожного вимкнення системи. Призначений для визначення неприпустимих витоків на одному з електромагнітних клапанів і запобігання в цьому разі запуску пальника. Інші газові клапани, зберігаючи герметичність, приймають на себе функцію захисного вимкнення подавання газу. Автомати контролю герметичності використовуються в складі промислового газового обладнання для термічних процесів, на котлах і газових пальниках.

Європейські норми EN 746-2, EN 676 і Правила безпеки ПБ 12-529-03 рекомендують контроль герметичності за потужностей пальників понад 1,2 МВт.

Якщо застосовується автомат контролю герметичності, час продування камери згоряння не може бути меншим від тривалості перевірки на герметичність.

Технічні дані:

Напруга живлення: 110/120 В ~, -15/+10%, 50/60 Гц,

220/240 В ~, -15/+10%, 50/60 Гц,

24 В=, ±20%.

Температура довкілля: від -15 до +60 °C, випадання конденсату не допускається

Зовнішній керівний сигнал: разом із напругою живлення, активне навантаження макс. 5 A

Зовнішній аварійний сигнал: контакти аварійної сигналізації, макс. 5 A за 264 В

Деблокування за допомогою кнопки на приладі.

Дистанційне деблокування: у разі подавання напруги живлення.

Автомати контролю герметичності TC 1 — 3:

Для природного, міського та зрідженого (газоподібна форма) газів

Вхідний тиск: від 10 до 500 мбар.

Час тестування: від 10 до 60 с

Ступінь захисту: IP 54

Стандартний роз'єм через DIN 43650/ISO 4400.

Автомат контролю герметичності TC 4:

Тип газу та вхідний тиск залежно від зовнішнього датчика тиску.

Датчик тиску встановлений на половину вхідного тиску.

Гістерезис перемикань не має перевищувати ±10% встановленого тиску спрацьовування

Час тестування:

-TC 410-1:от 10 дo 60 с

-TC 410-10: від 100 до 600 с

Ступінь захисту: IP 40.
