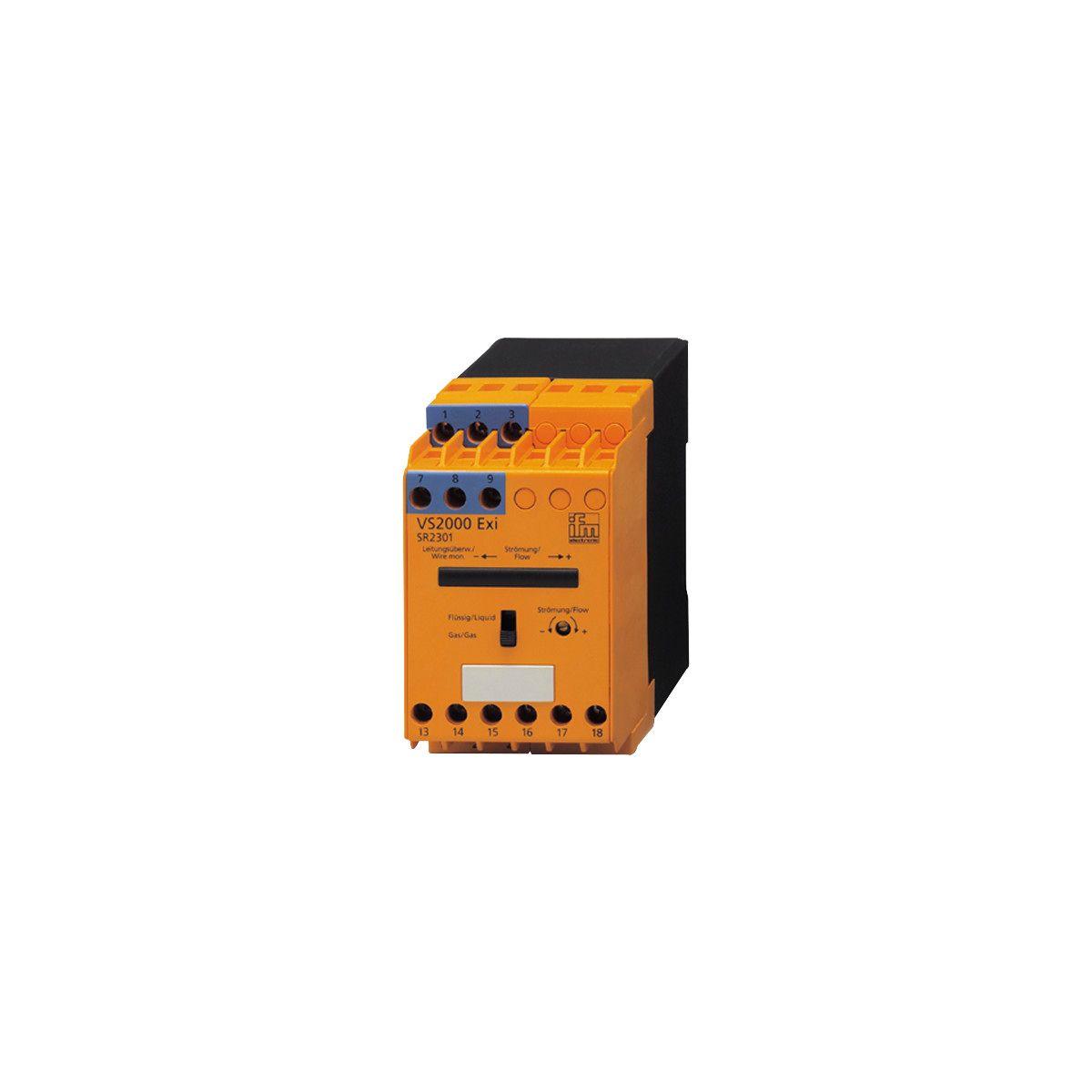

Блок оцінкової електроніки для датчиків потоку

SN2301

VS2000/230VAC/EXI/1G

• Для застосування у вибухобезпечному середовищі
• Вбудований контроль потоку та дроту
• Інтуїтивне настроювання точки перемикання й середовища
• Для під'єднання іскробезпечних датчиків потоку
• Добре видимий кольоровий світлодіодний дисплей

Застосунок
Застосування	Контроль швидкості потоку; Контроль обривання дроту
Електронні дані
Частота АС [Hz]	47...63
Допустиме відхилення робочої напруги [%]	-10...10
Робоча напруга [V]	< 230 AC
Макс. споживана потужність [VA]	5
Захист від переплутування полярності	немає
Час затримки вмикання живлення [s]	30
Кількість каналів	1
Виходи
Електричне виготовлення	реле
Навантаження на контакти	4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Комутаційна функція контроль швидкості потоку	з потоком реле замикається
Комутаційна функція контроль обривання дроту	реле розмикається в разі обривання ланцюга
Захист від короткого замикання	немає
Захист від перевантажень за струмом	немає
Програмне забезпечення/програмування
Налаштування точки перемикання	з потенціометром
Вибір попереднього встановлення для рідин/для газів	вимикач повзункового типу
Умови експлуатації
Температура довкілля [°C]	-20...60
Температура зберігання [°C]	-20...85
Ступінь захисту	IP 40
Ступінь захисту клем	IP 20
Випробування/схвалення
Роздільна здатність	PTB 01 ATEX 2075; IECEx PTB 07.0004; TIIS TC16593
Маркування АТЕХ	II (1) G [Ex ia Ga] IIC
MTTF [годы]	248
Механічні дані
Вес [g]	504,5
Корпус	корпус для встановлення на DIN рейку
Розміри [mm]	78 x 45 x 120
Матеріал	пластмаса
Дисплеї/ Елементи керування
Дисплей	Функція 11 x светодиод Стан виходу світлодіод, червоний
Електричне під'єднання
Потрібний захист	мініатюрний запобіжник IEC60127-2 лист 1; ≤ 5 A; швидка реакція; Запобіжник має бути поза межами вибухобезпечної зони.
Примітки
Примітки	Увага Пристрій контролю має бути встановлено поза вибухобезпечною зоною. Рекомендації Перевірте безпеку роботи приладу після короткого замикання.
Пакувальна величина	1 шт.
електричне під'єднання
З'єднання	контактні затискачі: 15 x...2,5 mm2
